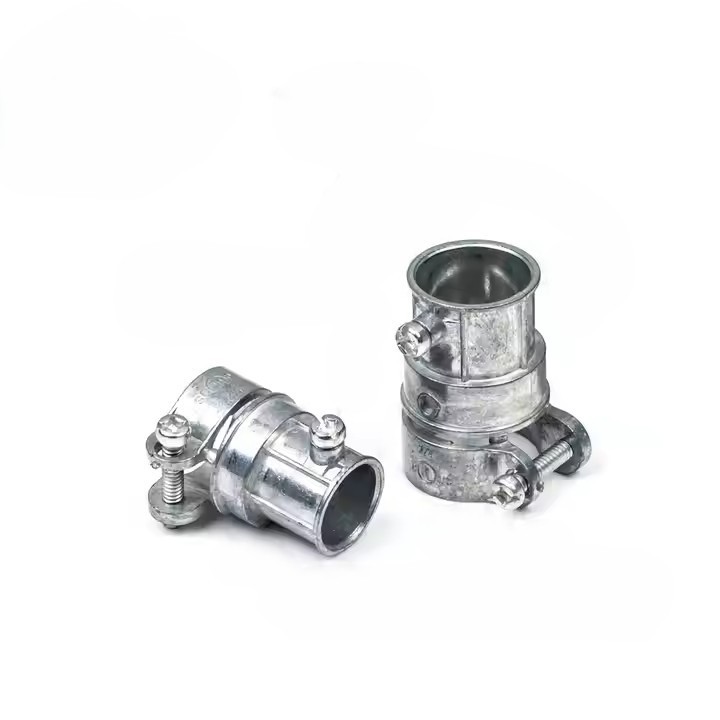

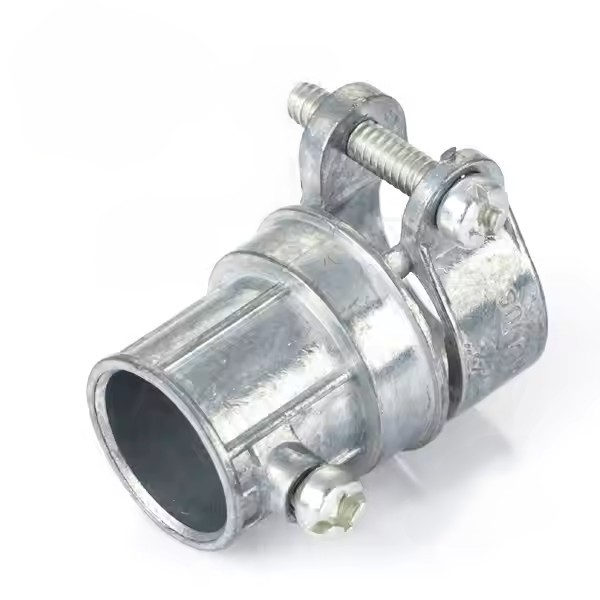

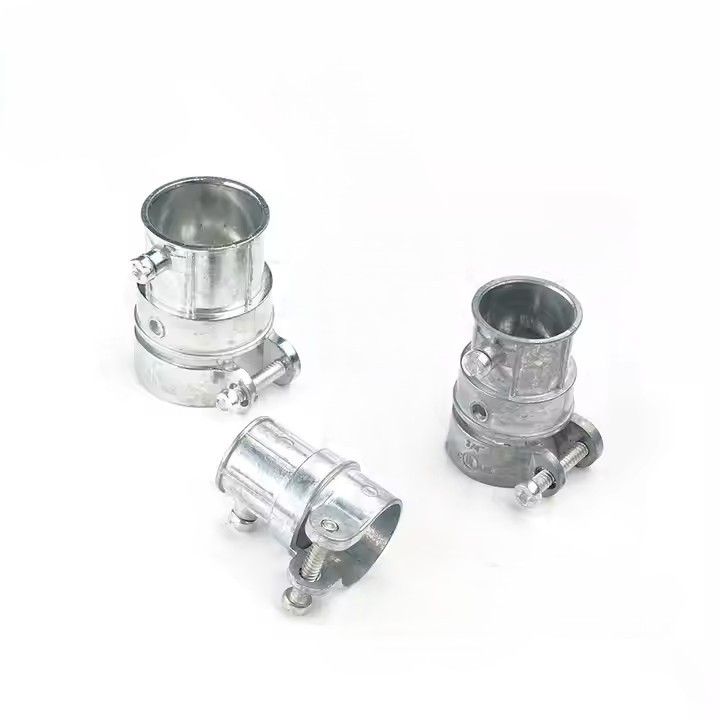

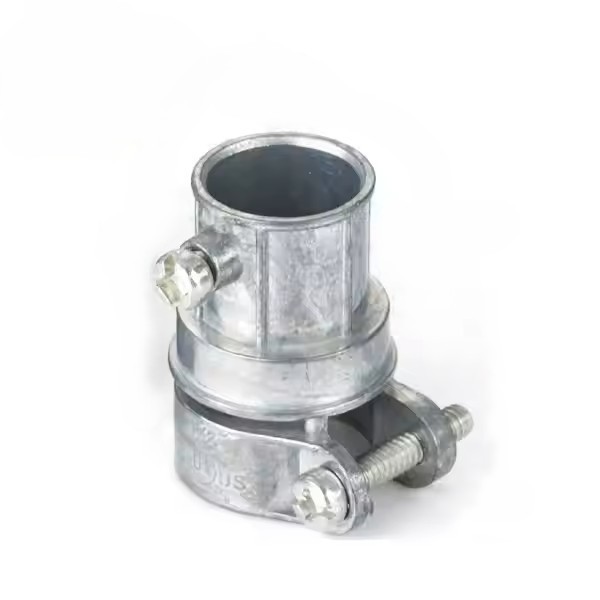

Cyplu Tiwb Metelaidd Trydan
Deunydd
Prif ddeunydd Coupling EMT yw dur â galfanedig er mwyn cynnig ymwrthedd cyrydiad.
Maint
Maint cyffredin Coupling EMT yw 1/2", fe'i defnyddir mewn gosodiadau trydanol preswyl a masnachol safonol.
Mae cyplyddion EMT ar gael mewn meintiau masnach yn amrywio o 1/2" i 4", sy'n cyfateb i ddiamedr mewnol enwol cwndid EMT.
1/2" a 3/4" yw'r meintiau a ddefnyddir fwyaf oherwydd eu bod yn gydnaws ag anghenion gwifrau nodweddiadol a meintiau cnocio safonol mewn blychau trydanol.
Defnyddir meintiau mwy fel 1", 1-1/4", a hyd at 4" ar gyfer cymwysiadau diwydiannol neu waith trwm.
Isod mae manwl
Tabl o Fanylebau Allweddol
|
Priodoledd |
Gwerth |
|
Enw Cynnyrch |
Cyplu Tiwb Metelaidd Trydan (EMT). |
|
Prif Ddeunydd |
Dur Galfanedig (mwyaf cyffredin), Sinc Alloy (marw{0}}dewis arall cast) |
|
Triniaeth Wyneb |
Galfanedig (cotio sinc ar gyfer ymwrthedd cyrydiad); rhai opsiynau wedi'u paentio |
|
Defnyddiau Amgen |
Dur Di-staen (arbenigol, llai cyffredin) |
|
Ystod Maint |
1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 3-1/2", 4" (meintiau masnach) |
|
Maint Cyffredin |
1/2" (a ddefnyddir amlaf), 3/4" hefyd yn boblogaidd |
|
Math Cysylltiad |
Sgriw Gosod (clamp sgriwiau EMT) neu Gywasgu (cnau a modrwyau) |
|
Gosod Manylion Sgriw |
2-4 sgriw dur (fel arfer 2 yr ochr ar gyfer meintiau mwy) |
|
Manylion Cywasgu |
Modrwyau cywasgu dur neu sinc gyda chnau ar bob pen |
|
Dosbarthiad Diogelu |
Ddim yn gynhenid hylifol-dynn; addas ar gyfer lleoliadau sych/llaith (gall mathau o gywasgu gynnig gwell ymwrthedd tywydd) |
|
Cydymffurfiaeth Safonau |
UL 514B Rhestredig, yn cydymffurfio â NEC ar gyfer diogelwch a sylfaen |
|
Graddfa Tymheredd |
Tua. -20 gradd i 80 gradd (yn amrywio yn ôl gwneuthurwr) |
|
Defnydd |
Yn cysylltu dwy hyd o sianel EMT ar gyfer amddiffyn gwifrau a llwybro |
|
Ceisiadau |
Preswyl, Masnachol, Diwydiannol (lleoliadau sych neu laith dan do) |
|
Dimensiynau (tua) |
Hyd: ~ 1.5-2" ar gyfer 1/2", yn cynyddu gyda maint (ee, 3-4" ar gyfer 2") |
|
Pwysau (tua) |
~ 0.05-0.1 pwys am 1/2" (dur), yn amrywio yn ôl maint a deunydd |
|
Gwrthsefyll Cyrydiad |
Cymedrol (aloi dur/sinc galfanedig); dur di-staen ar gyfer ymwrthedd uwch |
Strwythur
- Prif Gorff:
Deunydd: Dur galfanedig neu aloi sinc.
Dyluniad: Llawes wag, silindrog gyda thu mewn llyfn i lithro dros bennau EMT. Gall yr arwyneb allanol fod yn hecsagonol neu'n grwn ar gyfer gafael wrench.
- Mecanwaith Clampio:
Gosod Math Sgriw:
Math Cywasgiad:
Dim Gasged Safonol: Yn wahanol i gysylltwyr tynn hylif, nid oes gan gyplyddion EMT sylfaenol gasged oni bai ei fod wedi'i nodi fel amrywiad arbenigol, sy'n cyfyngu ar eu defnydd i leoliadau sych/llaith.
